Významné reference pro odsávání od dřevozpracujících strojů s aplikací našeho filtračního zařízení s řízením odsávacího výkonu dle aktivně využívaných strojů. Systém tak přispívá k úspoře elektrické energie a zajišťuje pracovní komfort.

Naše dodávka zahrnuje výrobu a realizaci filtračního zařízení pro odsávání pilin. Filtrační zařízení jsou podtlaková, vybavená vysoce účinnými ventilátory, které jsou ovládány pomocí frekvenčních měničů. Každý stroj je osazen automatickou klapkou, která reaguje na jeho zapnutí či vypnutí. Dřevní odpad je veden do briketovacího lisu, který zajišťuje komfortní zpracování odpadu do podoby dřevěných briket.

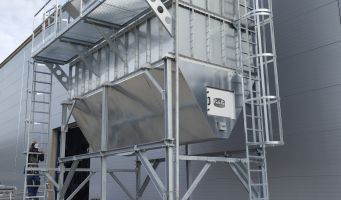

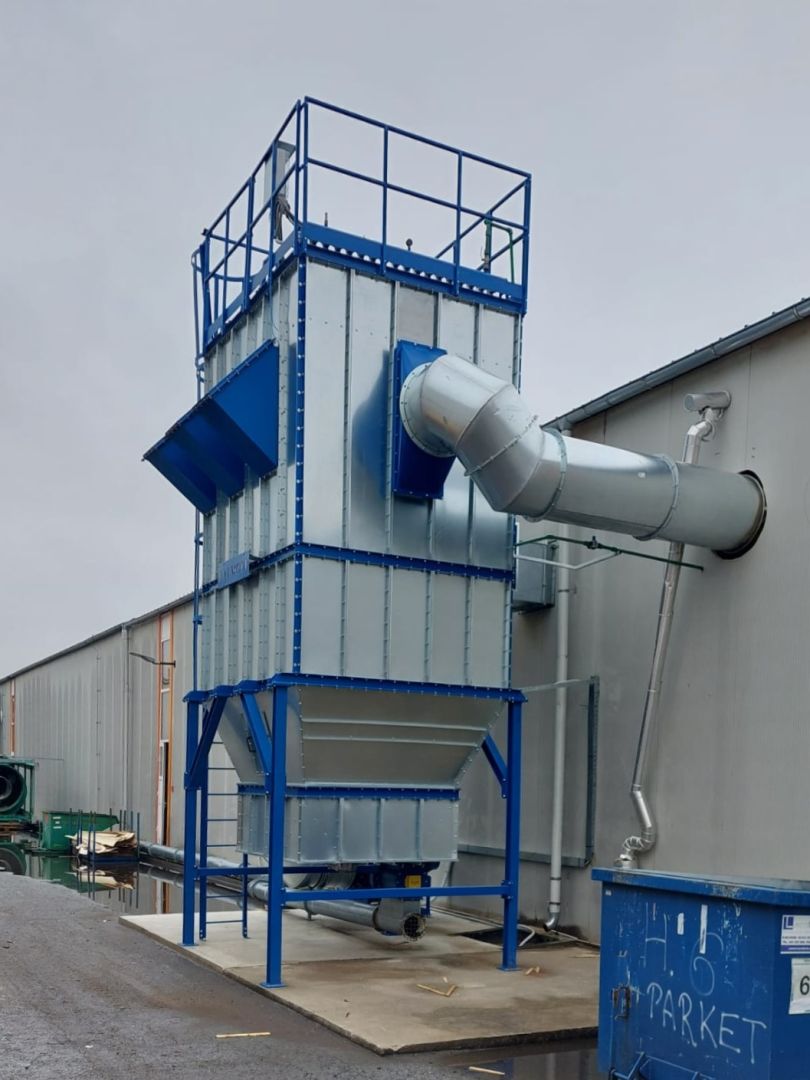

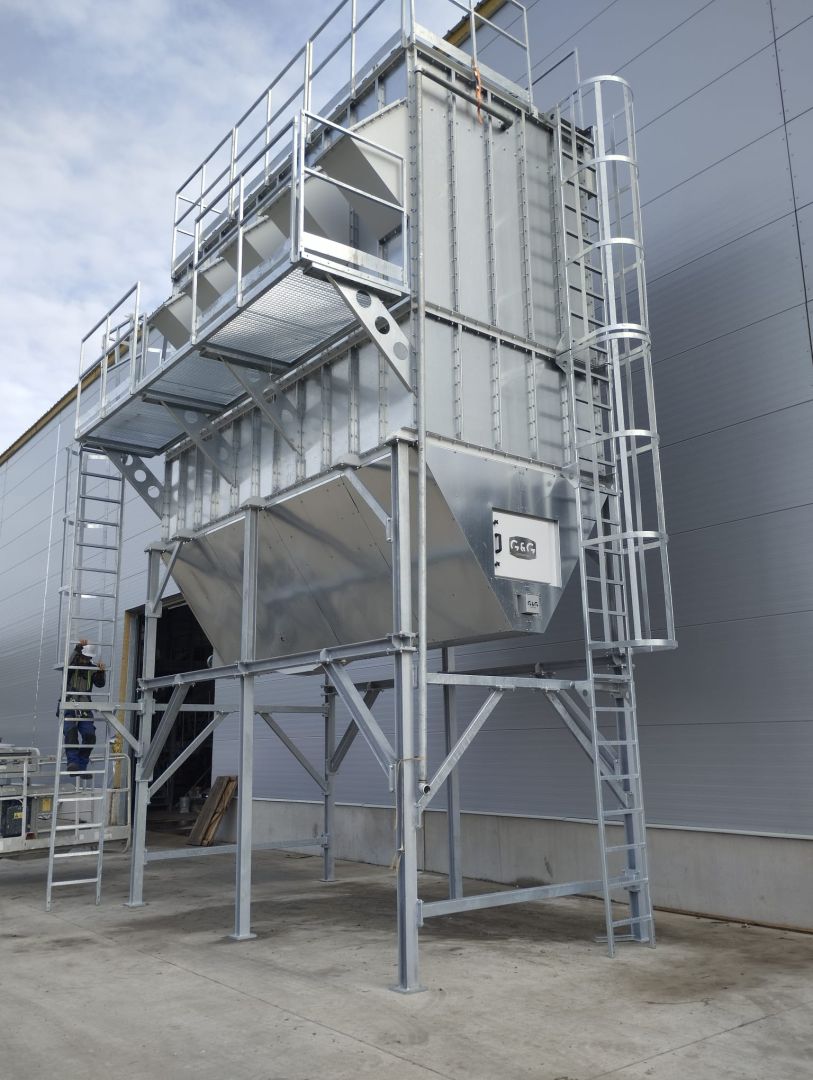

Filtrační zařízení pro odsávání pilin

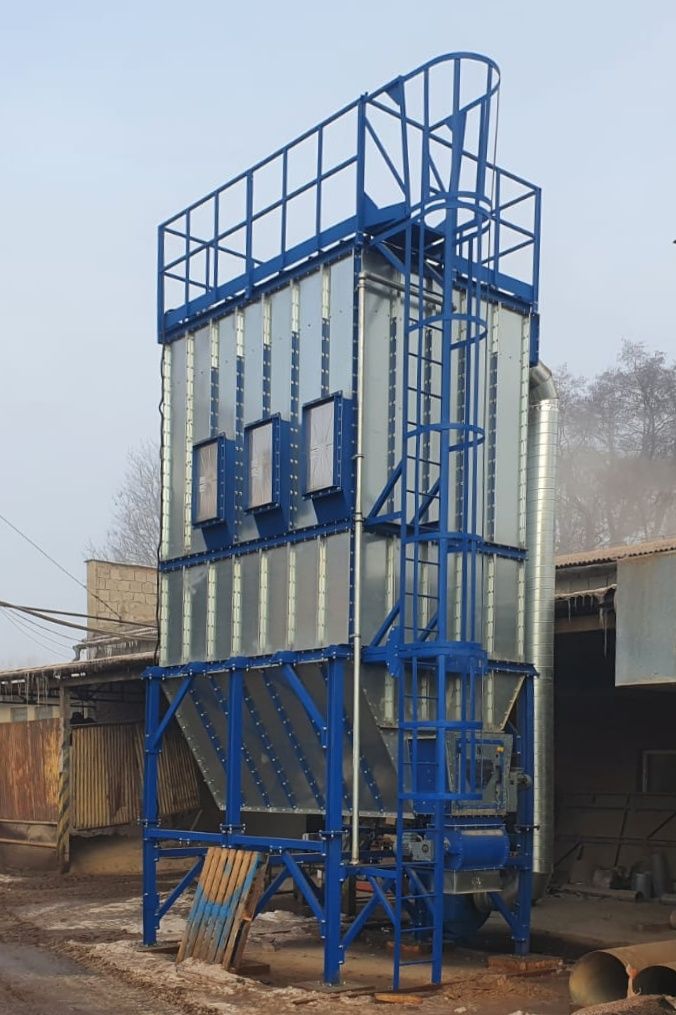

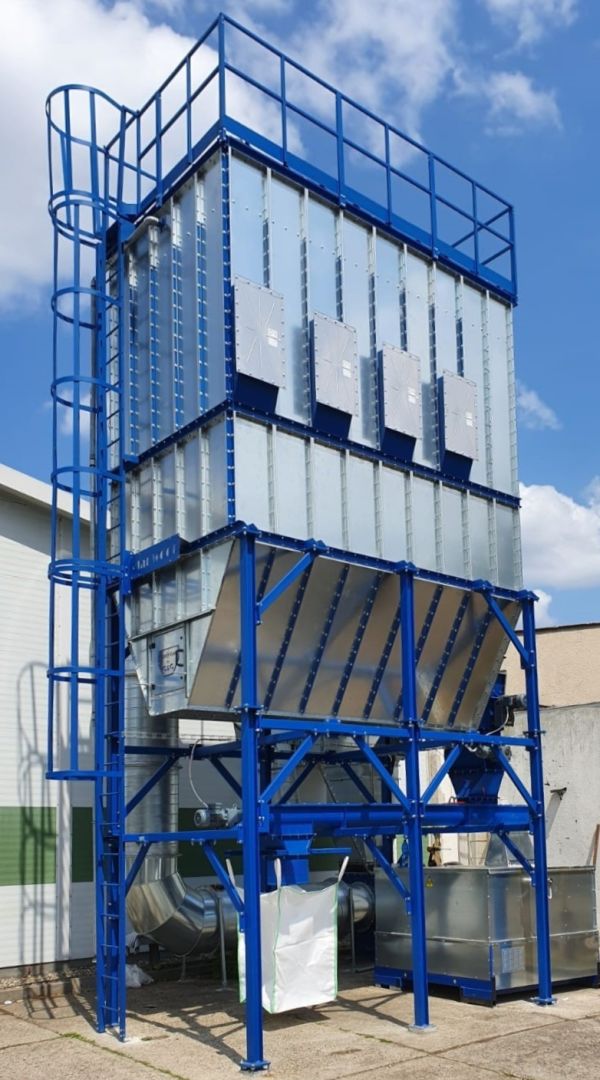

Použito bylo filtrační zařízení Flat WOOD naší výroby. Toto filtrační zařízení je svojí konstrukcí přímo určeno pro odsávání pilin v dřevozpracujícím průmyslu. Filtrační zařízení je vybaveno automatickou regenerací filtračního média tlakovým vzduchem. Filtrační  zařízení je vybaveno integrovaným šnekovým dopravníkem  pro vynášení pilin z výsypky filtračního zařízení. Uzavření podtlaku zajišťuje rotační podavač. Vzhledem k tomu, že odsávání pilin patří do charakteru explozního prachu je filtrační zařízení vybaveno odlehčovacími membránami pro uvolnění tlakové vlny do venkovního prostředí.



Zpracování odpadu



Odsáté a separované piliny filtračním systémem jsou vedeny pomocí šnekových dopravníků do briketovacího lisu. Vůči klientovi se jedná o velmi efektivní zpracování odpadu v systému odsávání a filtrace pilin od dřevoobráběcích strojů s následnou snadnou manipulací s briketami.



Řízení odsávacího výkonu

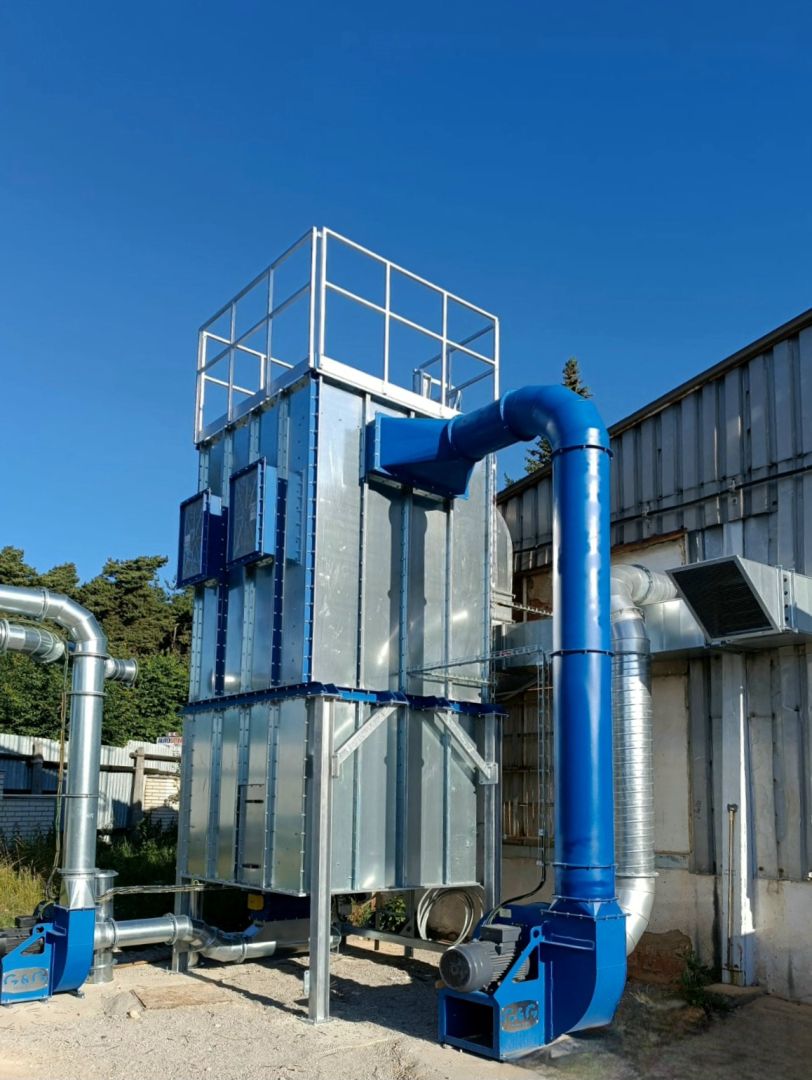

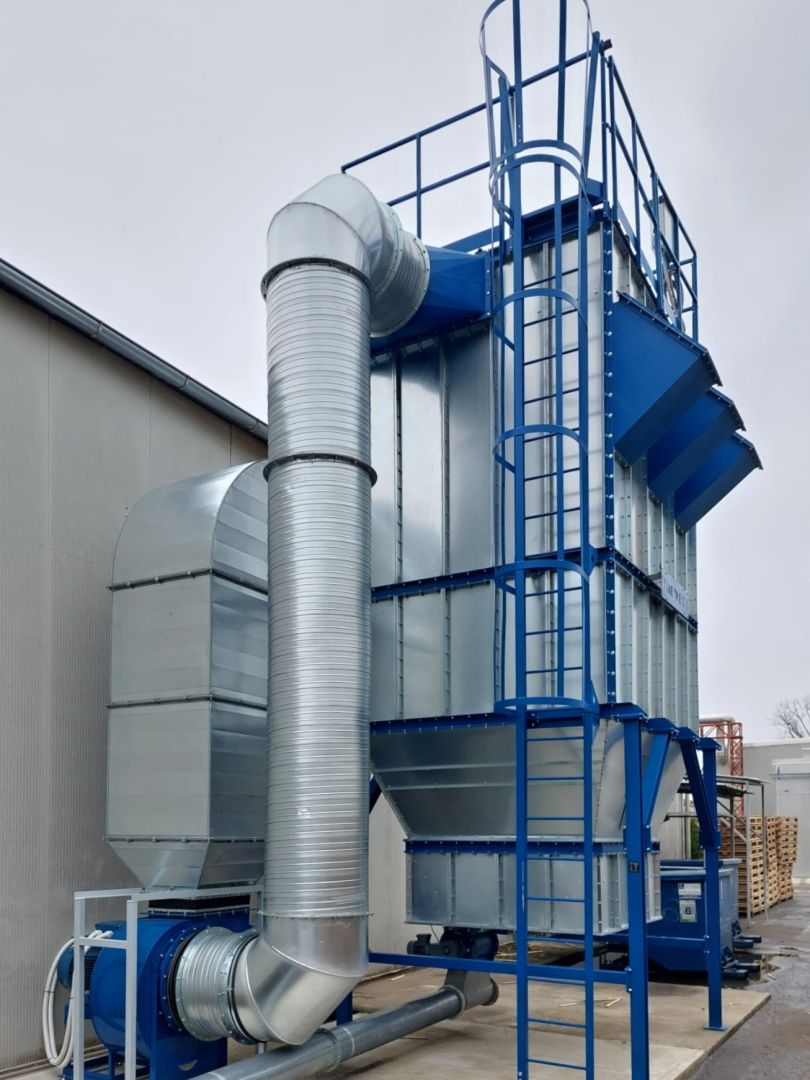

Filtrační systém je vybaven dvěma odsávacími ventilátory s vysokou účinností, umístěnými na čisté straně filtračního zařízení. Odsávací ventilátory jsou řízeny frekvenčním měničem dle nastaveného podtlaku v odsávacím potrubí. Přípoje odsávání k jednotlivým strojům jsou vybaveny automatickými klapkami, které otevírají / uzavírají dle aktivního využívání stroje. Odsávací systém přispívá k úspoře elektrické energie.
