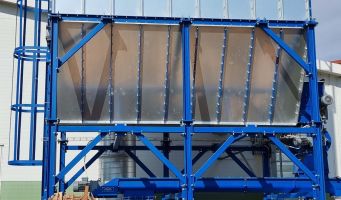

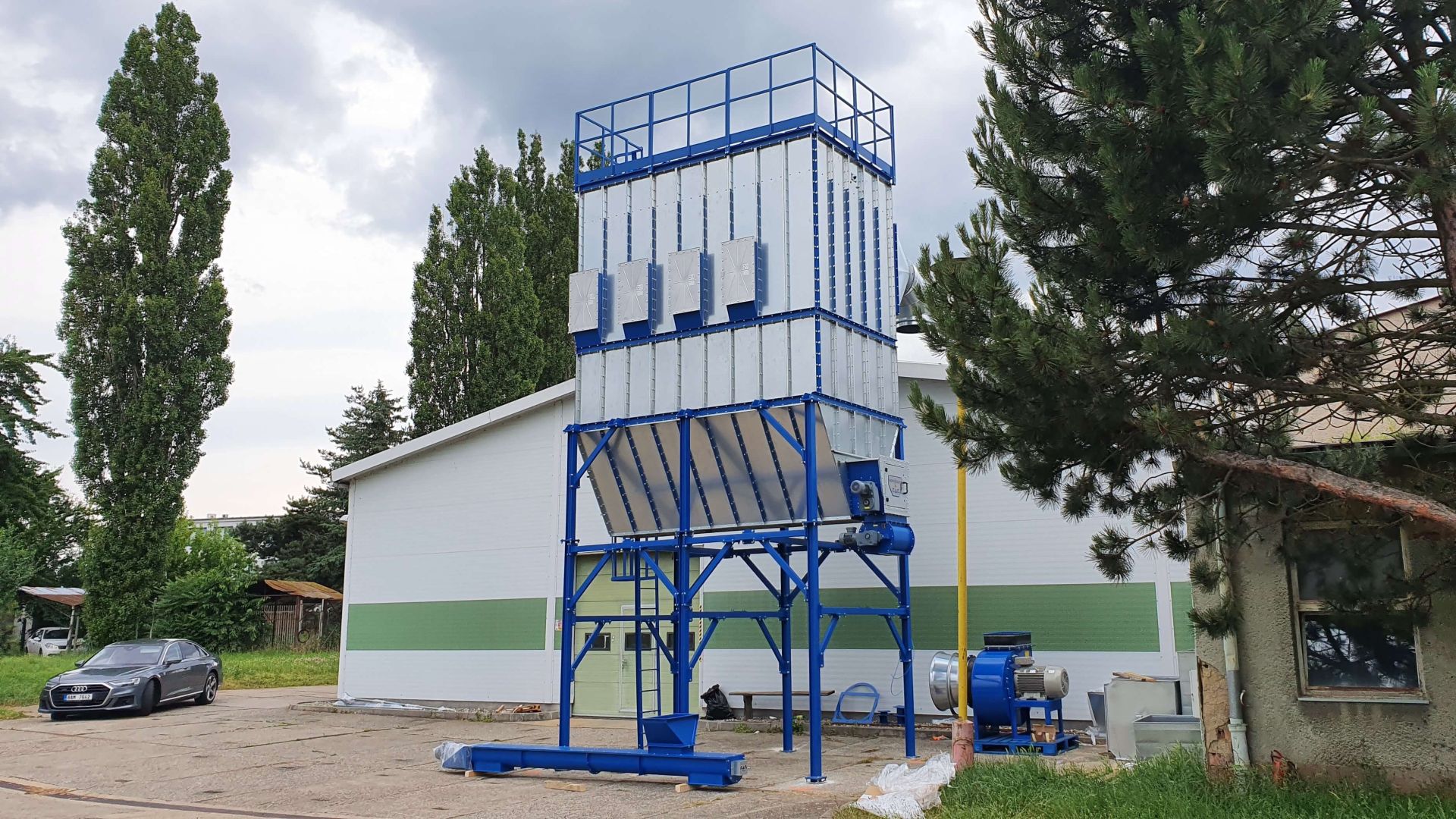

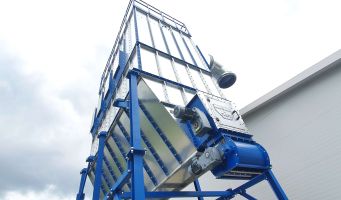

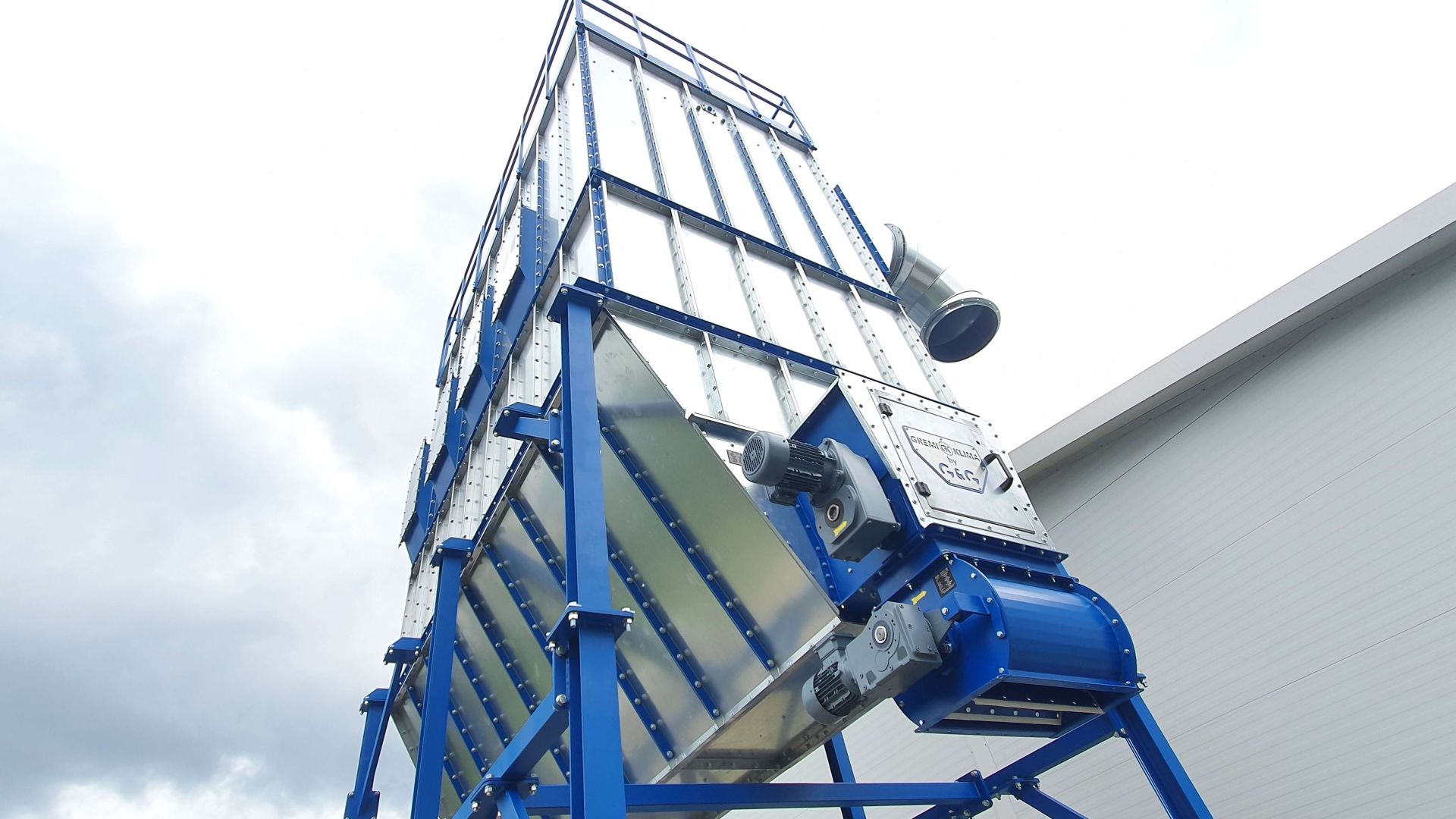

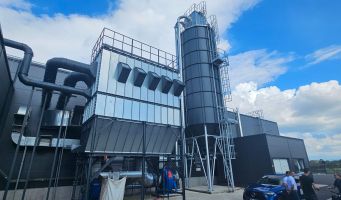

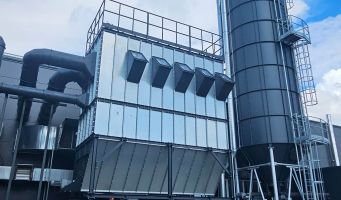

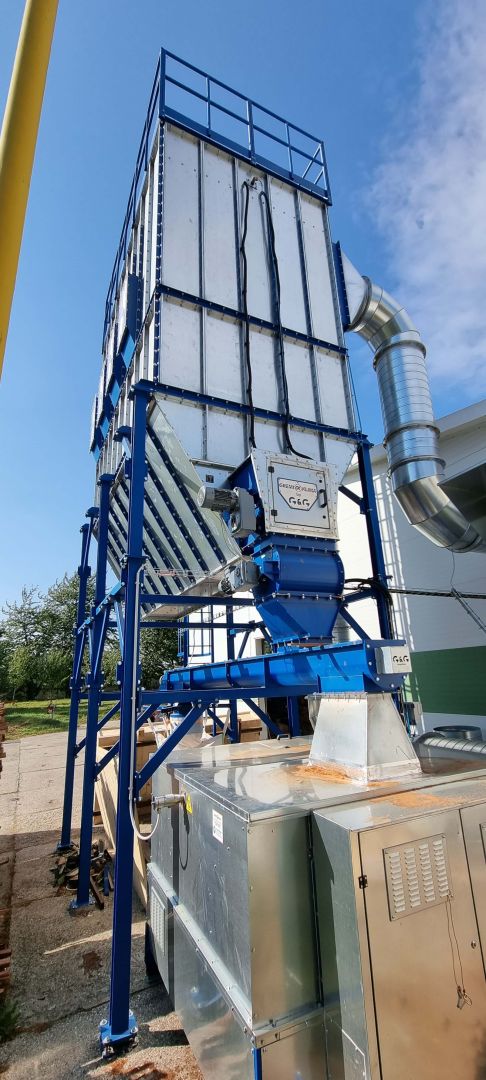

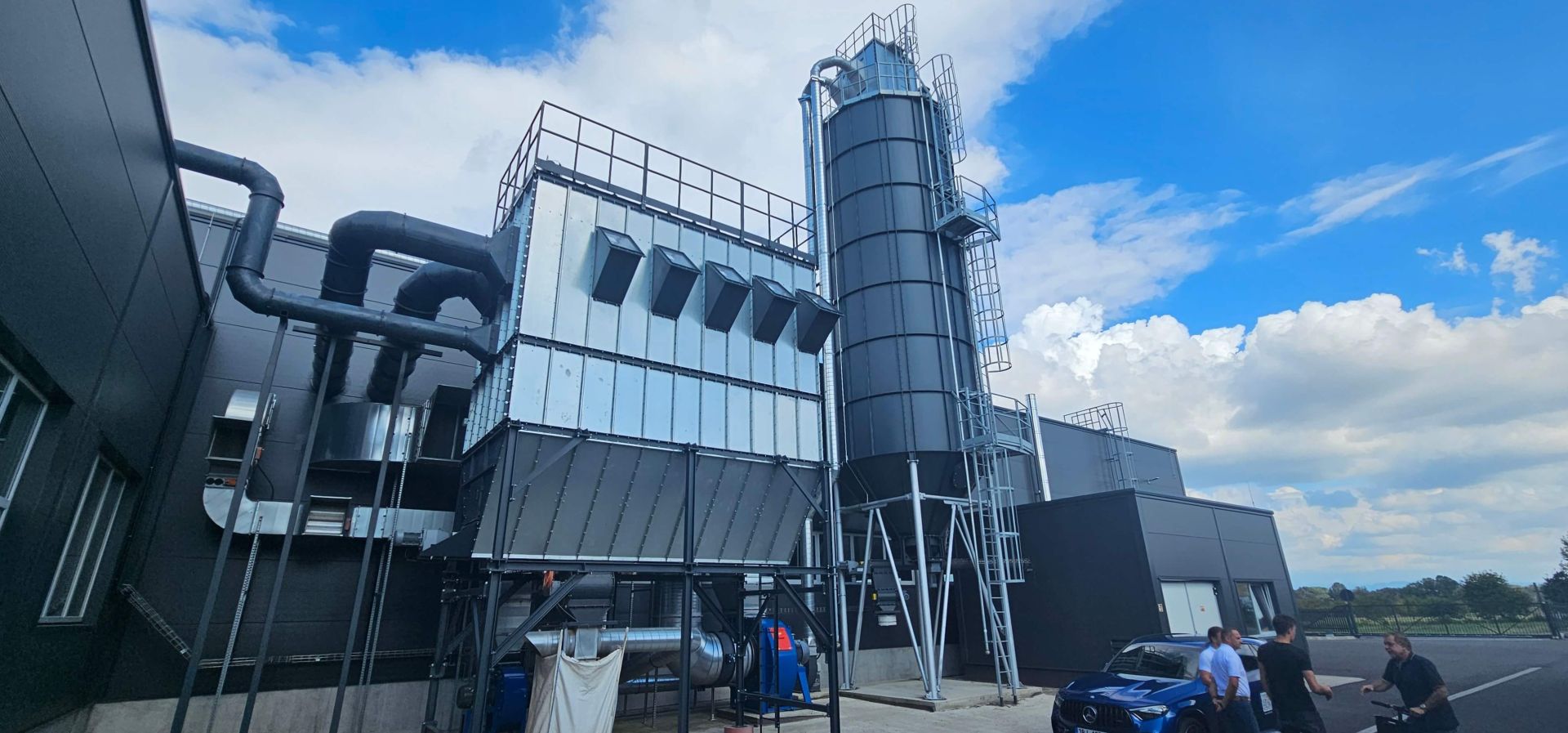

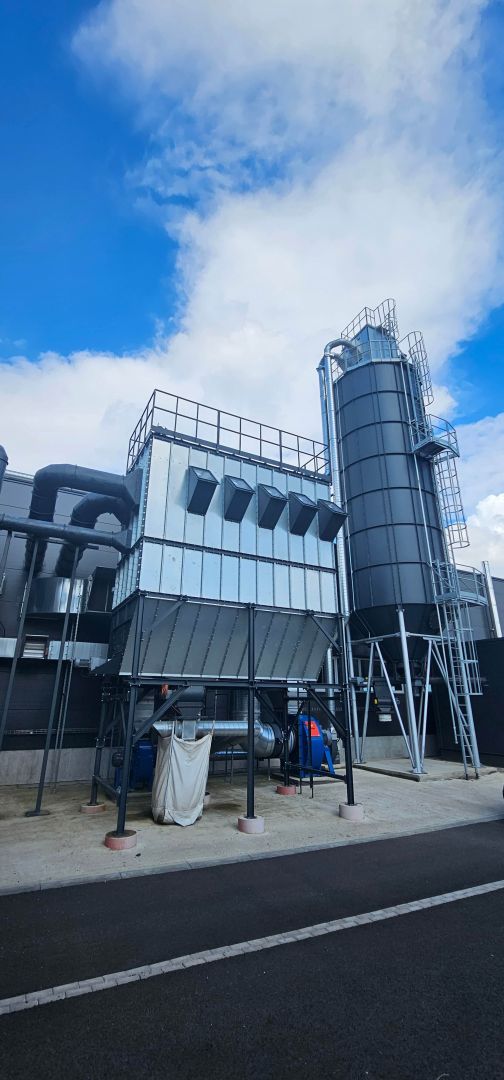

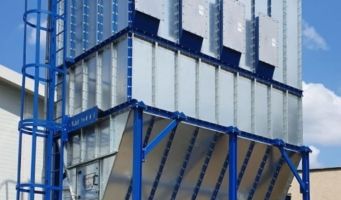

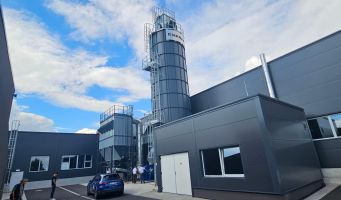

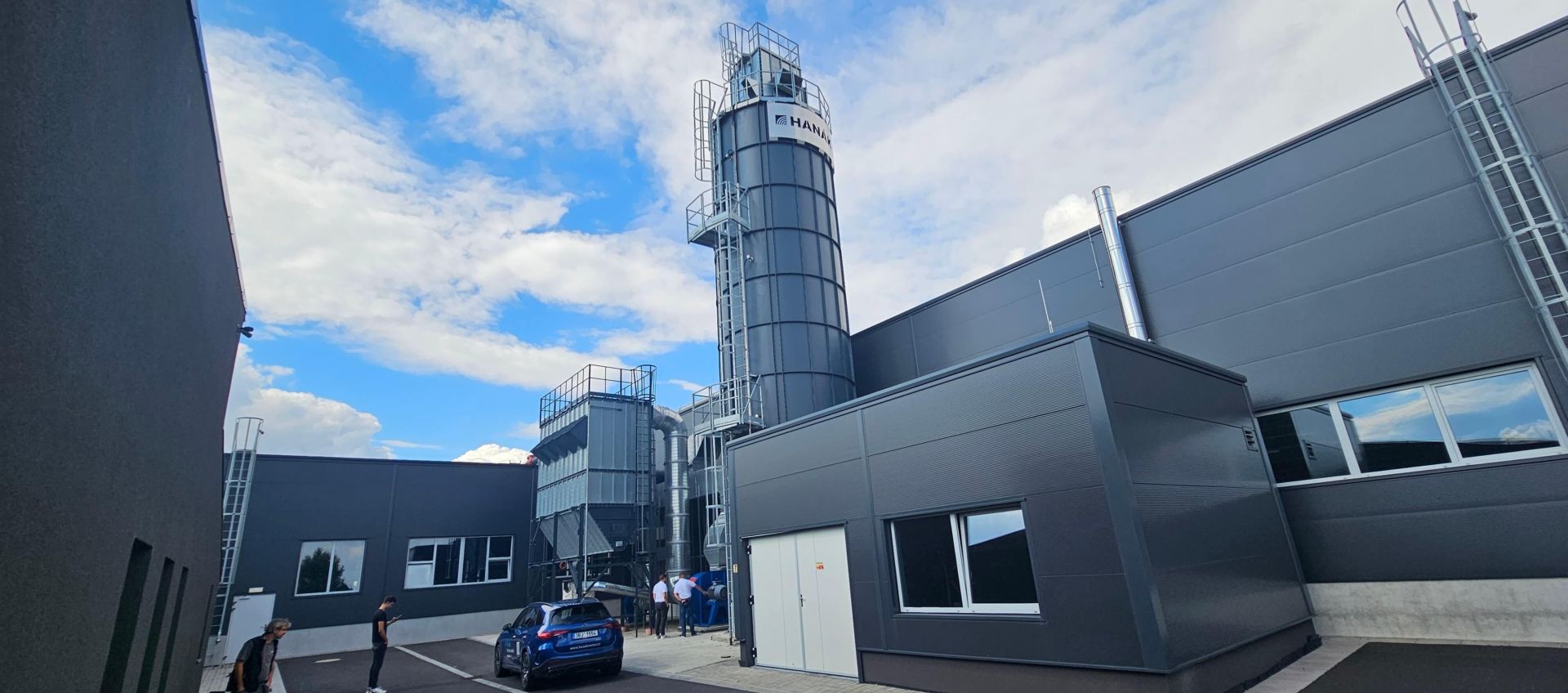

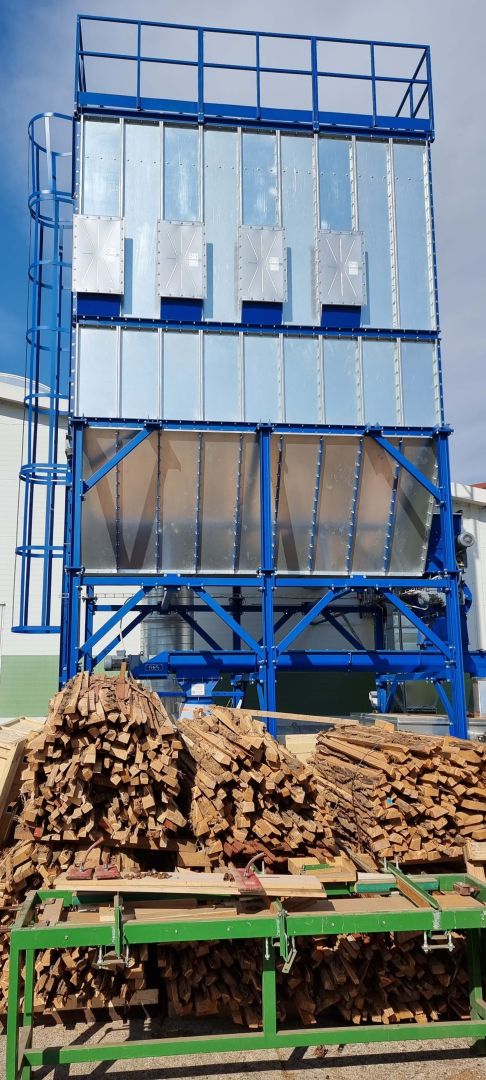

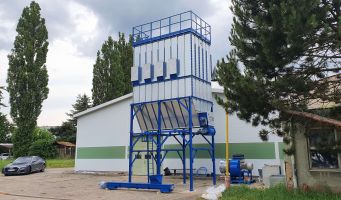

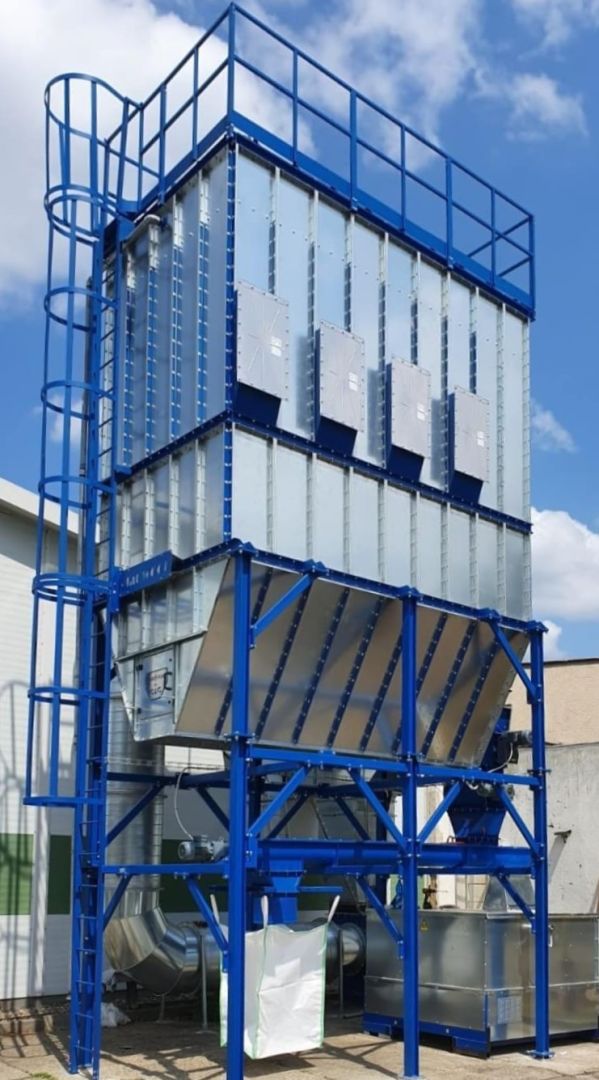

V dřevovýrobě, kde vzniká velké množství hoblin a pilin, je nezbytné zajistit plynulý odtah materiálu od strojů, aby nedocházelo k hromadění odpadu u nástrojů a zbytečnému prašení v hale. Pro tuto realizaci jsme zvolili filtrační zařízení G&G Flat WOOD v modulárním provedení. Celý systém je umístěn ve venkovním prostředí na ocelové nosné konstrukci.

Konstrukční řešení: Horizontální filtrační kapsy

Základem zařízení Flat WOOD jsou ploché filtrační kapsy z netkané textilie, které jsou v jednotce uloženy vodorovně. Toto řešení má v dřevovýrobě konkrétní technické opodstatnění:

• Samovolný spad materiálu: Vodorovná orientace kapes umožňuje, aby odsáté piliny a hobliny volně propadávaly mezi kapsami přímo do výsypky. Nedochází tak k jejich zachytávání a ucpávání mezer, což je častý problém u filtrů se svislými hadicemi.

• Kompaktní rozměry: Díky horizontálnímu uložení kapes má filtrační skříň menší stavební výšku, což usnadňuje instalaci v místech s omezeným prostorem.

Mechanická regenerace bez stlačeného vzduchu

Čištění filtračního média probíhá automaticky pomocí vibračního mechanismu poháněného elektromotorem.

• Nízké provozní náklady: Systém nevyžaduje instalaci kompresorové stanice ani rozvody stlačeného vzduchu k filtru. Tím se snižuje energetická náročnost celého odsávání.

• Jednoduchá údržba: Vibrační oklep je mechanicky jednoduchý prvek s dlouhou životností, který se spouští po každém ukončení provozu ventilátoru.

Hospodaření s teplem a recirkulace vzduchu

I když je filtrační jednotka umístěna venku, systém je navržen tak, aby minimalizoval energetické ztráty v zimním období:

• Vracení vzduchu do haly: Přefiltrovaný vzduch je veden izolovaným vratným potrubím zpět do výrobních prostor. Zbytkový úlet prachu je garantován pod hodnotou 0,1 mg/m³.

• Úspora na vytápění: Díky uzavřenému okruhu vzduchu nedochází k ochlazování haly přisáváním venkovního vzduchu, což výrazně snižuje náklady na vytápění v zimní sezóně.

Bezpečnostní prvky (ATEX)

Odsávaný dřevní prach tvoří výbušnou směs, proto je zařízení realizováno v souladu s normami ATEX:

• Explozní membrány: Na skříni filtru jsou osazeny certifikované membrány pro uvolnění tlakové vlny do volného prostoru.

• Ochrana objektu: V případě iniciace prachu uvnitř filtru dojde k uvolnění energie mimo výrobní halu, čímž je chráněna technologie i zdraví zaměstnanců.

Technické parametry

• Filtrační zařízení: G&G Flat WOOD (pozinkované provedení)

• Sací výkon: Dle sestavy modulů (zpravidla 10 000 až 50 000 m³/h)

• Typ filtrace: Ploché kapsy (vodorovné uložení)

• Regenerace: Automatický vibrační oklep

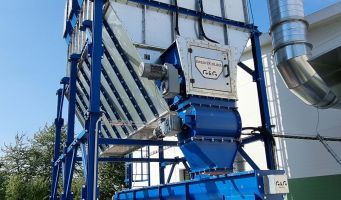

• Odpadní cesty: Výsypka s rotačním podavačem (napojení na kontejner/briketovačku)

• Umístění: Venkovní (na ocelové konstrukci)

Závěr

Filtrační systém G&G Flat WOOD představuje efektivní řešení pro dřevozpracující průmysl. Díky mechanické jednoduchosti vibračního čištění a úsporám za teplo při recirkulaci vzduchu nabízí vysokou provozní spolehlivost s rychlou ekonomickou návratností.
