Lokální filtry pro odprášení pásových dopravníků

Lokální filtry pro dopravníky

Popis produktu

Technické podklady DWG, STEP, IFC pro konkrétní filtrační jednotky pro odprášení dopravy materiálu

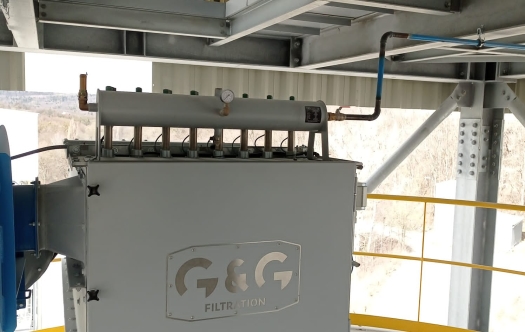

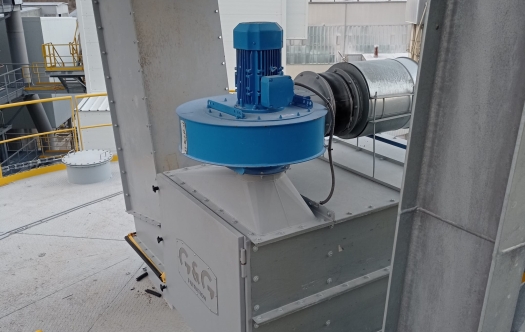

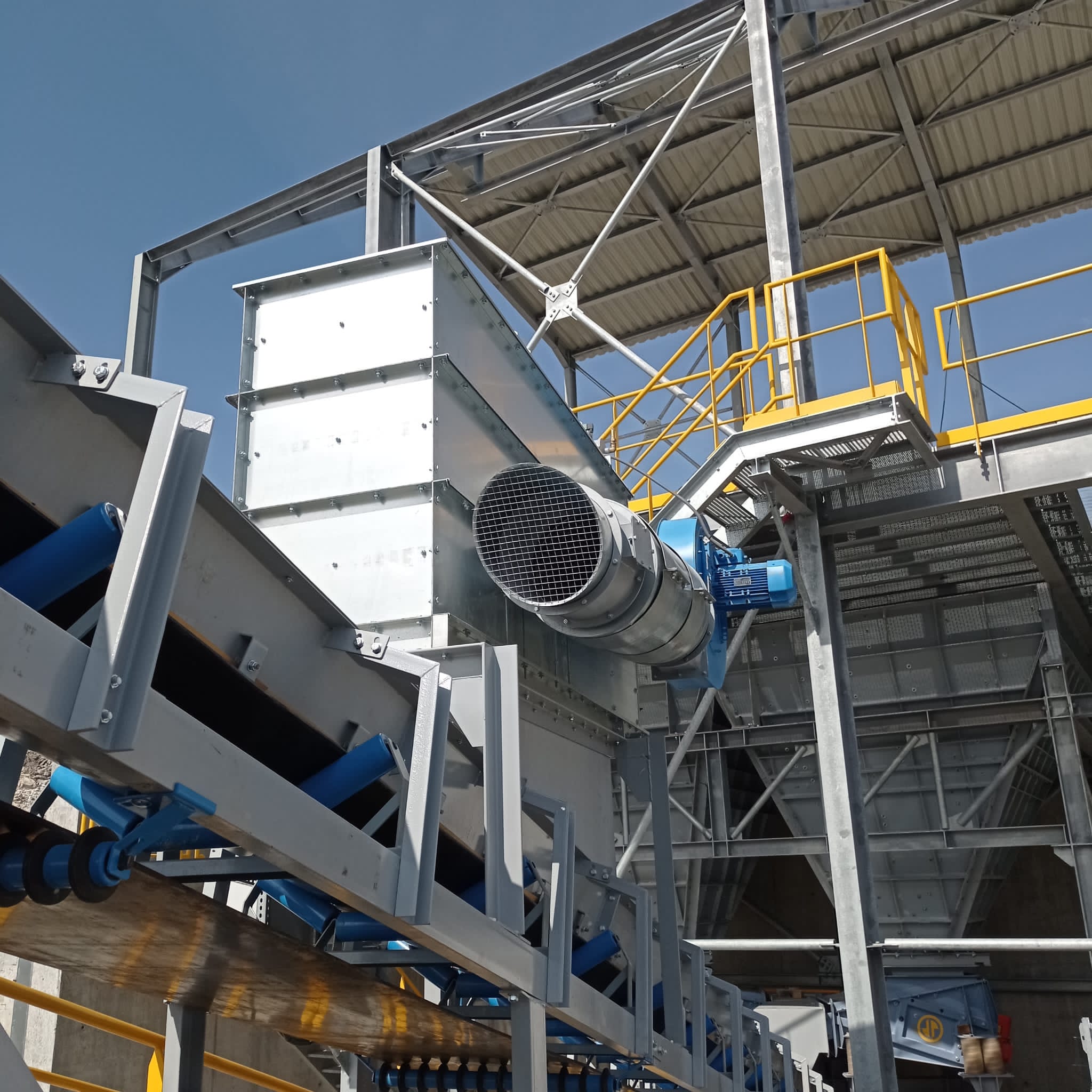

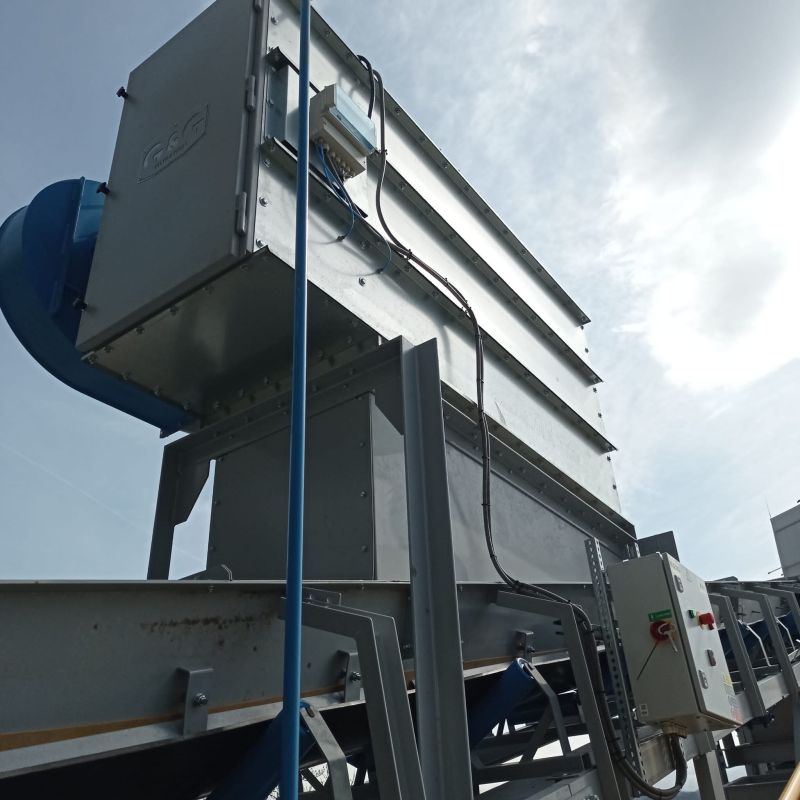

Lokální tkaninové filtrační jednotky, určené pro odprášení pásových dopravníků. Instalace probíká na přírubu zákrytu dopravníku. Jedná se o filtrační jednotky vybavené plochými tkaninovými hadicemi . Filtry jsou vybaveny automatickou regenerací pomocí tlakového vzduchu. Zbytkové emise prachu za filtrem dosahují 0,1-1 (2) mg/m3 TZL. Uvedené podklady zahrnují nejčastěji používané filtrační jednotky v horizontálním provedení pro odprášení pásových dopravníků a vertikálním provedení pro odprášení elevátorů. Filtrační jednotky jsou podtlakové, vybavené radiálním ventilátorem, Odprašky jsou filtrem vraceny zpět do dopravní cesty materiálu. Součástí dodávky je elektrorozvaděč řídicí veškeré potřebné funkce filtrančí jednotky. Filtr je dodáván kompletně sestavený. U elektrorozvaděče je zapotřebí zajistit elektroinstalační rozvody mezi rozvaděčem a filtrem. Volně ke stažení jsou zde technické parametry, DWG výkresy a STEP + IFC modely.

Poptávka Nakonfigurovat

Varianty produktu

Kód výrobku	Qmax (m3/h)	Popis produktu	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena
LJHO01	Qmax (m3/h)400 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 4-1-12; SC 30/A-I \| pro odprášení pásových dopravníků, výkon 400 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO02	Qmax (m3/h)600 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 6-1-12; VM 350R/2-I \| pro odprášení pásových dopravníků, výkon 600 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO03	Qmax (m3/h)1200 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 6-2-12; VM 400R/2-I \| pro odprášení pásových dopravníků, výkon 1200 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO04	Qmax (m3/h)1500 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 8-2-12; VI 400/2-I \| pro odprášení pásových dopravníků, výkon 1500 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO05	Qmax (m3/h)2000 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 8-2-15; RM 350/2-I \| pro odprášení pásových dopravníků, výkon 2000 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO06	Qmax (m3/h)2500 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 10-2-15; GR 400R/2-I \| pro odprášení pásových dopravníků, výkon 2500 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJHO07	Qmax (m3/h)3500 m3/h	Popis produktu Lokální filtr pro horizontální instalaci: Local JET 10-3-15; RM 400R/2-I \| pro odprášení pásových dopravníků, výkon 3500 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJVE01	Qmax (m3/h)400 m3/h	Popis produktu Lokální filtr pro vertikální instalaci: Local JET Vertical 4-1-12; SC 30/A-I \| pro odprášení elevátorových dopravníků, výkon 400 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJVE02	Qmax (m3/h)800 m3/h	Popis produktu Lokální filtr pro vertikální instalaci: Local JET Vertical 6-1-12; VM 350/2-I \| pro odprášení elevátorových dopravníků, výkon 800 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJVE03	Qmax (m3/h)1000 m3/h	Popis produktu Lokální filtr pro vertikální instalaci: Local JET Vertical 6-1-15; VM 350/2-I \| pro odprášení elevátorových dopravníků, výkon 1000 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJVE04	Qmax (m3/h)1200 m3/h	Popis produktu Lokální filtr pro vertikální instalaci: Local JET Vertical 8-1-15; VM 400R/2-I \| pro odprášení elevátorových dopravníků, výkon 1200 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
LJVE05	Qmax (m3/h)2500 m3/h	Popis produktu Lokální filtr pro vertikální instalaci: Local JET Vertical 8-2-15; GR 400R/2-I \| pro odprášení elevátorových dopravníků, výkon 2500 m3/h	Tech. parametry	Obrázek	DWG	STEP	IFC	Cena na dotaz
